25.6V 38.4Ah AGV小车锂电池设计方案
AGV小车指装备有电磁或光学等自动导引装置，能够沿规定的导引路径行驶，具有安全保护以及各种移载
功能的运输车，工业应用中不需驾驶员的搬运车。一般可通过电脑来控制其行进路线以及行为，或利用电
磁轨道(electromagnetic path-following system)来设立其行进路线，电磁轨道黏贴於地板上，无人搬运
车则依靠电磁轨道所带来的讯息进行移动与动作，随着社会的发展，AGV 应用越来越广，仓储业，制造业，
邮局，化工，危险场合，都被广泛应用。
特别在车用领域。本产品主要作用是为AGV小车提供动力能源，动力电池具备循环充放电次数多，自放电
率低，使用寿命长，深放电能力强，充电效率高，动力强，抗震能力强，少维护或免维护等的优势。优势：
体积小，重量轻，寿命长，换效率高，能深度充放电，智能管理，为您的系统提供可靠、优质的动力能源。
应用环境
应用场合
■室内 ■室外
工作温度/湿度
-20～60℃；40～60%RH
存储温度/湿度
-20～60℃；50～70%RH
特殊性能
高低温充放电要求
0～45℃充电；-20～60℃放电.
其他要求
保质期
1年
防爆等级
/
防水等级
/
防尘等级
/
跌落次数
/
用电特性
工作电压范围
16V～29.2V
电池容量
38.4mAh
工作时间
2小时
电池尺寸
350*240*120mm
正常工作电流
20A
短路保护
有
启动电流
启动电流60A
最大持续工作电流
30A
用电频率及时间
每天使用
电量管理
通讯方式 □SMBUS ■I2C □HDQ
成品认证及环保要求
类型
□GB31241-2014（CQC）
□CE
□UL2054
□UL60950
□un38.3
□RCM
□KC
□PSE
□部件证明
□BIS
□BMSI
□REACH
■RoHS
□电池指令
□无卤
其它:
方案设计
电池规格
26650/8S12P/38.4Ah/25.6V
电芯型号
26650/3200mAh/3.2V
保护板及硬件配置
IC
S8261
MOS
AO/IR
PTC
无
NTC
无
其它
BQ34Z100 电量计
封装形式
□基本保护类 ■PVC+非基本保护类 □外壳+基本保护类 ■外壳+非基本保护类
主要参数
标称电压
25.6V
标称容量
38.4Ah
电池尺寸
350*240*120mm
电池内阻
≤100mΩ
电池重量
9.75KG
充电电流
15A
持续放电电流
20.0A
保护电流
60.0A
充电电压
29.2V
放电截止电压
16V
使用寿命
充放电条件0.5C充0.5C放,≥1000次
充电温度
0～45℃
放电温度
-20～60℃
存储温度
-20～30℃ （小于六个月）
温度保护
/±/℃
主要特点
1、智能管理带I2C通讯
2、大电流充电
3、具充放电过程55℃-65℃温度保护

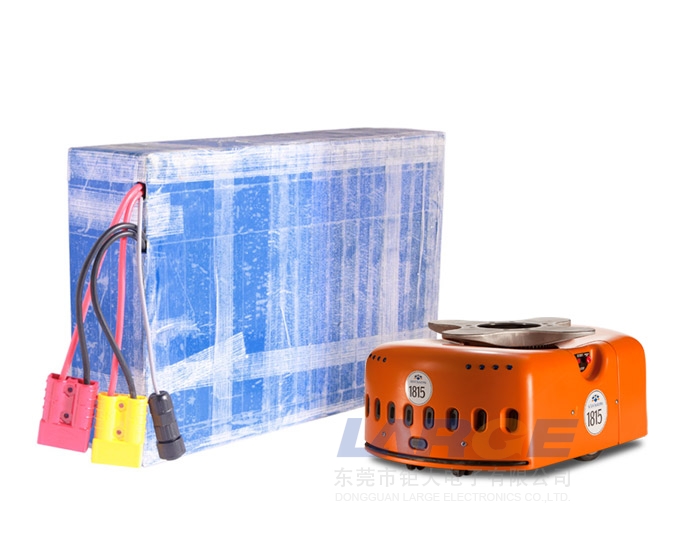

实物图片
