14.8V 2200mAh 智能扫地机锂电池设计方案
随着经济的发展，人们对物质生活和精神需求的越来越高，越来越多的智能化设备走进百姓的家庭。扫地机器人
又叫懒人扫地机，是一种能对地面进行自动吸尘的智能家用电器。因为它能对房间大小、家具摆放、地面清洁度
等因素进行检测，并依靠内置的程序，制定合理的清洁路线，具备一定的智能，所以被人称之为机器人。随着智
能扫地机器人走进千家万户，人们对扫地机器人电池的要求也逐步提升，重点是节能环保，使用寿命长，安全稳
定，适用于各地域的环境温度。
应用环境
应用场合
■室内 □室外
工作温度/湿度
-20～60℃；40～60%RH
存储温度/湿度
-20～20℃；50～70%RH
特殊性能
高低温充放电要求
0～45℃充电；-20～60℃放电.
其他要求
保质期
1年
防爆等级
/
防水等级
/
防尘等级
/
跌落次数
/
用电特性
工作电压范围
12～16.8V
电池容量
2200mAh
工作时间
/分钟
电池尺寸
72*38*38mm
正常工作电流
2.0A
最大起动电流
5A起动时间20ms
最大持续工作电流
2.5A
用电频率及时间
频繁使用
电量管理
通讯方式 □SMBUS □I2C □HDQ
成品认证及环保要求
类型
■GB31241-2014（CQC）
□CE
□UL2054
□UL60950
□un38.3
□RCM
□KC
□PSE
□部件证明
□BIS
□BMSI
□REACH
■RoHS
□电池指令
□无卤
其它:
方案设计
电池规格
18650-4S1P-2200mAh-14.8V
电芯型号
18650-2200mAh-3.7V
保护板及硬件配置
IC
S-8254AAV
MOS
SL3012S*2
PTC
/
NTC
/
其它
/
■PVC+基本保护类 □PVC+非基本保护类 □外壳+基本保护类 □外壳+非基本保护类
主要参数
标称电压
14.8V
标称容量
2200mAh
电池尺寸
72*38*38mm
电池内阻
≤ 330m Ω
电池重量
200g
充电电流
2.5A
持续放电电流
2.5A
保护电流
9～15A
充电电压
16.8V
放电截止电压
12V
使用寿命
充放电条件0.5C充0.5C放,≥300次
充电温度
0～45℃
放电温度
-20～60℃
存储温度
-20～60℃
温度保护
/±/℃
主要特点
1.具有过充、过放、过流、短路等功能
2.带NTC温度检测

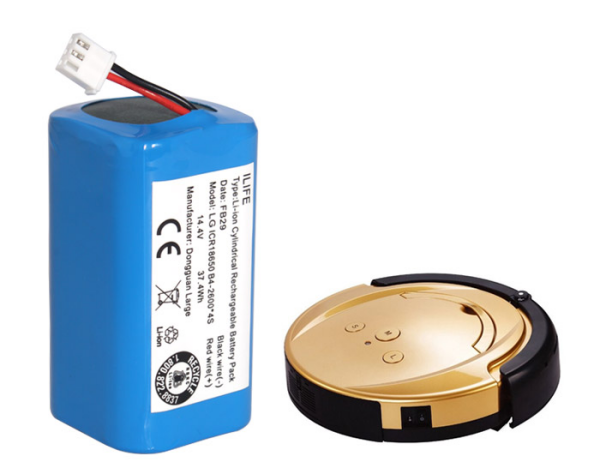

实物图片
