11.5V 6400mAh 户外通信设备宽温钛酸锂电池设计方案
来源：未知 2020-08-10 点击量：次
| 用电器具 | 户外通信设备、光伏产品、户外BBU产品供电；宽温度范围工作（-40~70℃），全天候恶劣温度条件下充放电；特别适合户外产品。 | ||||
| 应用环境 | 应用场合 | ■室内■室外 | |||
| 工作温度/湿度 | -40～70℃；40～60%RH | ||||
| 存储温度/湿度 | -30～45℃；50～70%RH | ||||
| 特殊性能 | 高低温充放电要求 | -40～45℃充电；-40～70℃放电. | |||
| 其他要求 | 保质期 | 1年 | |||
| 防爆等级 | / | ||||
| 防水等级 | / | ||||
| 防尘等级 | / | ||||
| 跌落次数 | 3次；300mm垂直跌落 | ||||
| 工作电压范围 | 8.0～13.5V | ||||
| 电池容量 | 6.4Ah/10.4Ah/15.6Ah/20.8Ah | ||||
| 工作时间 | / | ||||
| 电池尺寸 | 175*180*67mm | ||||
| 正常工作电流 | 2000mA | ||||
| 最大起动电流 | / | ||||
| 最大持续工作电流 | 4.0A | ||||
| 用电频率及时间 | 连续使用 | ||||
| 电量管理 | 通讯方式 □CAN2.0 □I2C □RS485(MODbus） | ||||
| 成品认证及环保要求 | 类型 | ■ GB31241-2014（CQC） | ■ CE | ||
| ■ UL2054 | ■ UL60950 | ||||
| ■ un38.3 | ■ RCM | ||||
| ■ KC | ■ PSE | ||||
| □部件证明 | ■ BIS | ||||
| ■ BMSI | ■ REACH | ||||
| ■ RoHS | ■ 电池指令 | ||||
| □无卤 | 其它: | ||||
| 方案设计 | 电池规格 | H PB-211-31(11.5V6.4Ah） | |||
| 电芯型号 | LA18650-1350mAh-2.3V | ||||
| 保护板及硬件配置 | IC | / | |||
| MOS | / | ||||
| PTC | / | ||||
| NTC | / | ||||
| 其它 | / | ||||
| 封装形式 | □基本保护类 □PVC+非基本保护类 ■ 外壳+基本保护类 □外壳+非基本保护类 | ||||
| 主要参数 | 标称电压 | 11.5 V | |||
| 标称容量 | 6400 mAh | ||||
| 电池尺寸 | 175*180*67 | ||||
| 电池内阻 | ≤ 200 m Ω | ||||
| 电池重量 | 1k g | ||||
| 充电电流 | 1280m A（0.2C） | ||||
| 持续放电电流 | 2000m A | ||||
| 保护电流 | 10 A | ||||
| 充电电压 | 13.5 V | ||||
| 放电截止电压 | 8.0 V | ||||
| 使用寿命 | 充放电条件 0.2C 充 0.2 C放,≥ 10000 次以上 | ||||
| 充电温度 | -40 ～ 45 ℃ | ||||
| 放电温度 | -40 ～ 70 ℃ | ||||
| 存储温度 | -30 ～ 45 ℃ | ||||
| 温度保护 | ± ℃ | ||||
| 主要特点 |
1、可以满足在恶劣条件-40度状态下正常工作；容量保持率≥70%； 2、在-40度状态下对电池组进行充电； 3、常温状态下，电池最大可以6C充放电； |
||||

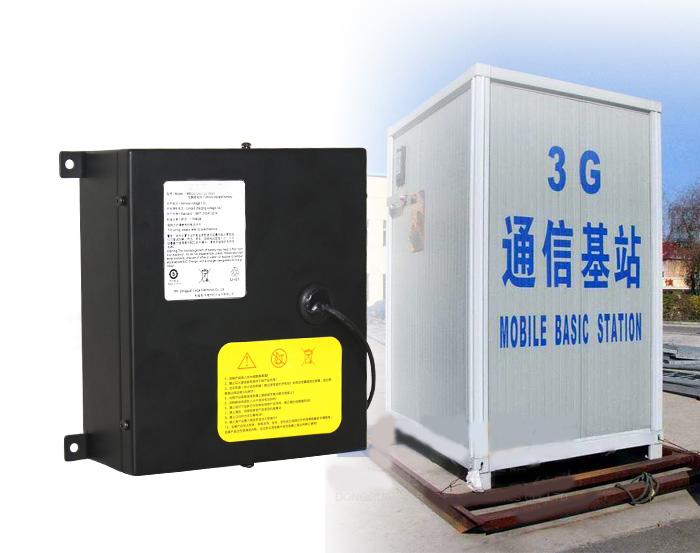

| 实物图片 |
 |
||||
