7.4V 10Ah 医用输液泵备用电源设计方案
引：（关键词：医用输液泵用锂电池）随着人们生活水平的不断提高，医疗服务及医疗产品正在不断的改善，传统固定式医疗设备不断地被灵活性强、高精度、智能化的新型医疗产品所替代。新型智能输液泵替代了传统的输液方式，可以根据不同病人的需求智能合理的选择输液速度及方式，并灵活移动，方便不同人群在不同地点不同环境中的应用和操作。我司医用输液泵备用锂电池为输液泵固定和移动使用提供了持续稳定的供电，且每时每刻处在安全、高效、持续、稳定的工作状态中！
设计方案
一、医用输液泵用锂电池设计要求：
医用输液泵是一种新型的医用输液智能化医疗产品，由于其应用人群及环境的特殊性，对电池的要求也非常特殊，如：电池的输入、输出必须采用同一端口，以便相关人员的安全便利操作；电池必须有充放电电量批示，电量指示必须常亮，以便病人及相关人员时时观测；电池安全及防火等级必须达到医疗产品的特殊要求等。
1）锂电池组型号设计要求：18650-2S4P/10Ah/7.4V。
2）输入、输出特性：输出、输出采用同一端口，按照医疗的特殊要求采用自动切换功能。
1、输出特性：在不充电情况下，电池DC线输出端口自动输出5V/2A的特性。
2、输入特性：在DC输出线插上9V/2A的适配器，电池自动进行充电。
3、状态特性：有9V/2A充电时无输出状态，当9V/2A取下时自动切换输出5V/2.5A状态。
|
项目(item) |
最小值(Min.) |
典型值(Type value) |
最大值(Max.) |
单位(Unit) |
|
输入电压(input voltage) |
8．5 |
9 |
9．5 |
V |
|
输入电流(input Current) |
1．8 |
2 |
2．2 |
A |
|
输出电压(Output voltage) |
5．2 |
5．4 |
5．6 |
V |
|
输出电流(Output Current) |
0 |
2 |
2．2 |
A |
3）充放电指示：通一个单色灯及一个双色灯进行电池容量高/中/低三档指示。
1、6.4V ±0.1V 灯亮红灯
2、7.3V ±0.1V 灯亮蓝色
3、7.9V ±0.1V 灯亮蓝色（二个绿灯全亮）
4）放电状态：当红灯灭时，还能支持放电大约10-20分钟。
5）保护板基本特性
1、单节过充保护电压：4.28±0.25V
2、单节过充恢复电压：4.10±0.10V
3、单节过放保护电压：2.80±0.08V
4、单节过放恢复电压：3.00±0.10V
5、组合电池过流保护值（10ms）：8~12A
6、组合电池过温保护值（可恢复）：70±5℃
7、成品电池具备短路、反充保护。
6）电池循环寿命设计要求：300~500次（国标充放电标准）
7）电池外型尺寸设计要求：

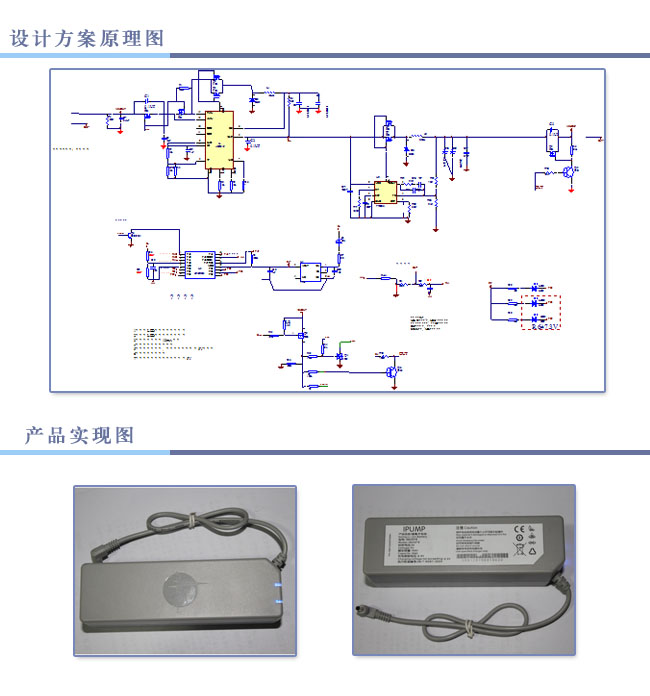

二、医用输液泵用锂电池设计方案：
1）智能升降压模块电路：主要是对适配器输入9V/2A进行DC转DC转变成适合二串锂电池CC/CV的充电模式及将二串锂电池进行降压成5V/2A的稳压输出状态。同时启用自动切换输入、输出状态。
2）保护板（PCM）：主要是对可充电锂电池组进行设计的保护线路，由于锂电池本身的化学特性，需要提供智能电量计算、过充、过放、短路、过流等保护功能，以避免引起燃烧、爆炸等危险。
3）保护IC（Protection IC）：设计方案的主要保护功能芯片，对电芯进行过充、过放、过流、短路等功能的在线时时监测，使电芯在安全稳定高效的范围内工作。[FS:PAGE]
4）温度开关：主要针对温度保护功能设计。当电池本身的温度因其它异常问题达到70±5℃范围时，温度开关启动，进行温度保护。
5）18650锂离子电芯/18650/2500mAh/3.7V Li-ion cell（SANYO）。
6）场效应管（MOSFET）：MOSFET管，在保护电路中起开关作用，永远使负载两端的电压不会升高也不会降低，保证电压稳定。
7）DC输出线：起医用输液泵用锂电池状态输入输出的作用。
8）电池外壳：符合医疗产品防火等组级，构成整体电池的模形。
