3.6V 2000mAh 手持POS机防爆锂电池设计方案
POS(point of sale)是一种多功能终端,把它安装在信用卡的特约商户和受理网点中与计算机联成网
络,就能实现电子资金自动转帐,它具有支持消费、预授权、余额查询和转帐等功能,使用起来安全、
快捷、可靠。POS系统最早应用于零售业,以后逐渐扩展至其他如金融、旅馆等服务行业,利用POS系
统的范围也从企业内部扩展到整个供应链。
应用环境
应用场合
□ 室内 ■室外
工作温度/湿度
0~45℃;30~85%RH
存储温度/湿度
0~45℃;30~85%RH
特殊性能
高低温充放电要求
0~45℃充电;-20~60℃放电。
其他要求
保质期
1年
防爆等级
Exib iiB T4
防水等级
IP97
防尘等级
IPxx
跌落次数
/
用电特性
工作电压范围
3.0~4.2V
电池容量
2000mAh
工作时间
2.5小时(电池50个循环内)
电池尺寸
MAX:52.3*49.5*12mm
正常工作电流
800mA
最大起动电流
2.8A起动时间20ms
最大持续工作电流
2A
用电频率及时间
电池使用频率高
电量管理
/
成品认证及环保要求
类型
■GB31241-2014(CQC)
□CE
□UL2054
□CB
□un38.3
□RCM
□KC
□PSE
□部件证明
□BIS
□BMSI
□REACH
□RoHS
□电池指令
□无卤
其它:防爆认证
方案设计
立项编号
05BQ1088-03
电池规格
103443/2000mAh/3.6V
电芯型号
103443/2000mAh/3.6V
保护板及硬件配置
IC
bq27541V200+R5402N101KD-TR+LTC4361TSTB
MOS
AO8810 *3
P TC
TAL190F
NTC
/
其它
/
封装形式
□ 基本保护类 □PVC+非基本保护类 □ 外壳+基本保护类 ■外壳+非基本保护类
主要参数
标称电压
3.7V
标称容量
2000mAh
电池尺寸
67.5*37.5*20.5mm
电池内阻
≤150mΩ
电池重量
80G
充电电流
0.4A
持续放电电流
0.8A
保护电流
放电5-8A
短路电流
放电2.9-3.1A(延时时间:10uS)
充电电压
4.2V
放电截止电压
2.5V
使用寿命
充放电条件0.2C充0.2C放,≥300次循环后容量剩余60%
充电温度
0~45℃
放电温度
-20~60℃
存储温度
-15~30℃
温度保护
/
主要特点
1、高能量比密度高容量
2、防爆等级:Exib iiB T4
3、防水等级:IP97

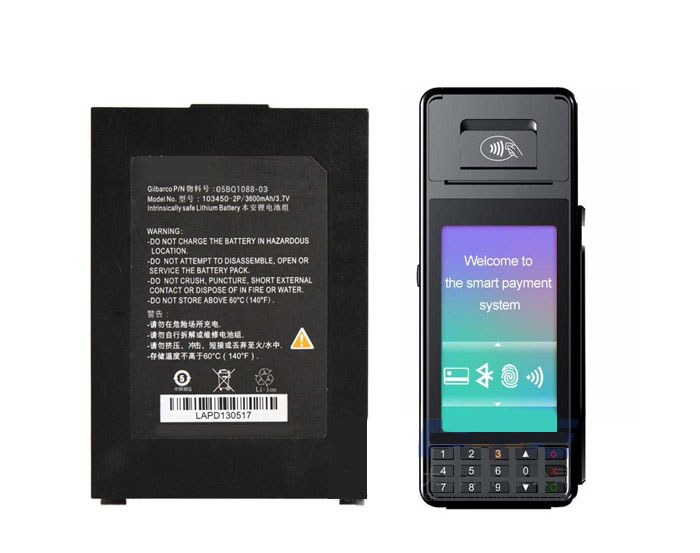

电池实物图片
